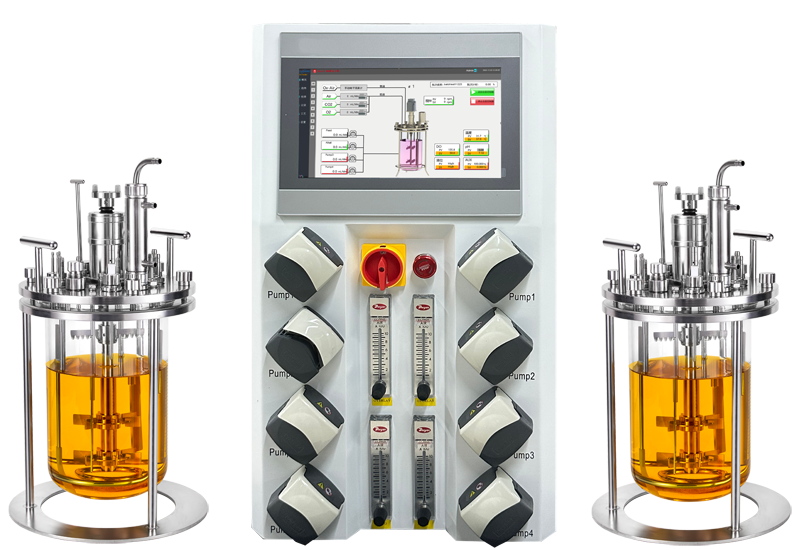

多宁Elite是一款支持双培养模式的台式发酵系统，用户可以在该系统上快速实现3-15L微生物发酵培养工艺的快速建立和开发，以极高性价比的投入实现工艺建立、开发和优化。DuoBioX® Elite系统适用于科研单位或生物制药行业发酵工艺的早期开发。
设计理念
Elite系统完全符合生物制药行业生物反应器技术性能要求，过程软件使用简洁的设计语言使操作更加简单。控制器全套电气元件均采用高品质、高度集成化，占地空间小，节省您宝贵的实验室桌面空间。
材质选择
罐体不锈钢与料液接触部分，采用 SUS316L 不锈钢，并经电解抛光，惰性处理表面易于清洁；玻璃罐体采用高品质钢化硼硅玻璃，密封材质采用EPDM 或硅胶等符合 FDA 要求的材料制作；非料液接触部分为高品质SUS304不锈钢材料。

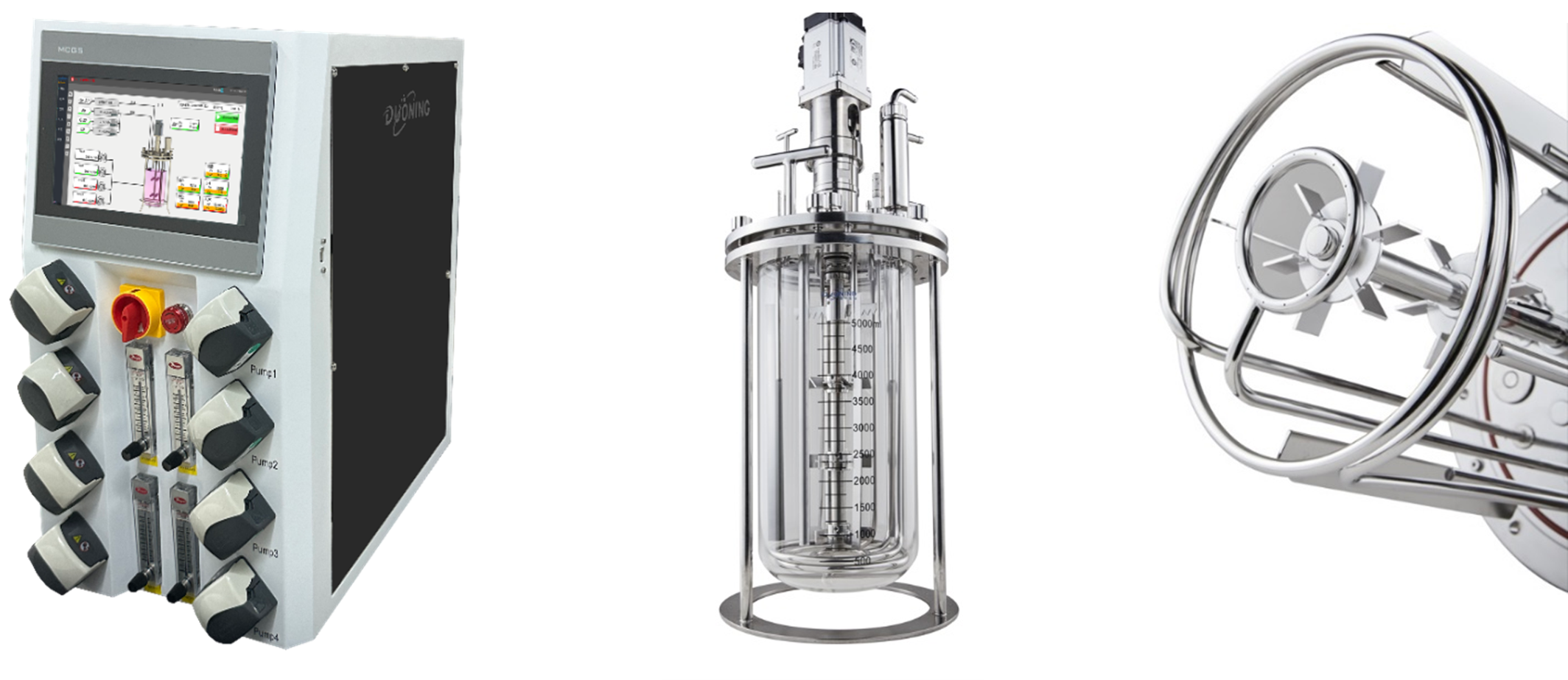

系统硬件
3L、5L、7L、15L等多个发酵罐体规格选择
软件功能强大，可实现基于反馈、时间、条件及脚本配方等全方位的控制，可满足用户严苛的工艺需求。
基于WinCC工业级架构开发的操作系统，符合GMP及21 CFR Part 11要求，可应用于制药及医疗等行业。通过触控HMI一体套件，过程参数实时掌控。
DO、pH、温度、液位、搅拌控制单元以外，用户能够运用更灵活多变的通气策略，轻松支持高密度的发酵培养工艺；经优化的冷却盘管装置，配合冷却水介质实现高效且精准的过程控温。
控制器设计有额外的输入接口，可连接生物量/称重/尾气分析等传感器，并可把额外传感器参与到控制反馈中。
型号 | Elite 3L-F | Elite 5L-F | Elite 7L-F | Elite 15L-F | |
功能 | 微生物, 1控1或1控2 | ||||
罐体（带挡板） | |||||
标称体积 | 3L | 5L | 7L | 15L | |
最大工作体积 | 2.2 L | 3.6 L | 5.0 L | 10.8 L | |
最小工作体积 | 600 mL | 1.2 L | 1.7 L | 3.6 L | |
罐体内高径比(H:D) | 2:1 | 1.8:1 | 2.2:1 | 2:1 | |
搅拌桨层数 | 2 | 3 | |||
桨叶形式 | 6片平直叶盘x2 | 中下层6片平直叶盘x2，上层6片45°斜叶盘x1 | |||
桨叶直径 | 65 mm | 72 mm | 72 mm | 86 mm | |
通气管管径 | 4 mm | 6 mm | 8 mm | 8 mm | |
底部通气直径 | 0.8mm | ||||
通气孔数量 | 8 | 8 | 8 | 16 | |
底部通气形状 | 环形通气 | ||||
控制器 | |||||
pH电极 | 405-DPAS-SC-K8S/225 | 405-DPAS-SC-K8S/325 | |||
DO 电极 | 243666-142/225（optical）H2 | 243666-142/325 （optical）H2 | |||
外部接口预留 | 2* 4-20mA 模拟输入 | ||||
表层通气 | 空气-转子流量计 氧气-转子流量计 或可选 | ||||
MFC-Air | 0-1 L | 0-4L | 0-10L | 0-20L | |
MFC-O2 | 0-1 L | 0-4L | 0-10L | 0-20L | |
MFC-CO2 | 可选 | ||||
MFC-N2 | 可选 | ||||
液位电极 | 标配 | ||||
蠕动泵 | 4内置 可调速 | ||||
温度控制 | Pt100温度电极 电热毯 PID控制冷水阀调节 | ||||
尾气冷凝 | 冷却水循环 | ||||
称重 | 可选 | ||||
控制软件 | |||||
21 CFR Part 11 | 符合 | ||||
数据记录 | 符合 | ||||
权限管理 | 4级 | ||||
公用工程需求 | |||||
气源 | Air O2 CO2 N2 | ||||
气源压力 | 0.2-0.3 MPa | ||||
电力 | 220v 50 Hz | ||||
插座 | 10A 三孔 | ||||
电控柜尺寸 | 长*宽*高 520*350*618mm | ||||
罐体尺寸 | 高度*直径（外） 431*200 mm | 高度*直径（外） 480*250 mm | 高度*直径（外）550*250 mm | 高度*直径（外） 662*340 mm | |
I/O柜体重量 | 45 kg | ||||
罐体净重 | 8 kg | 10 kg | 12 kg | 16 kg | |
